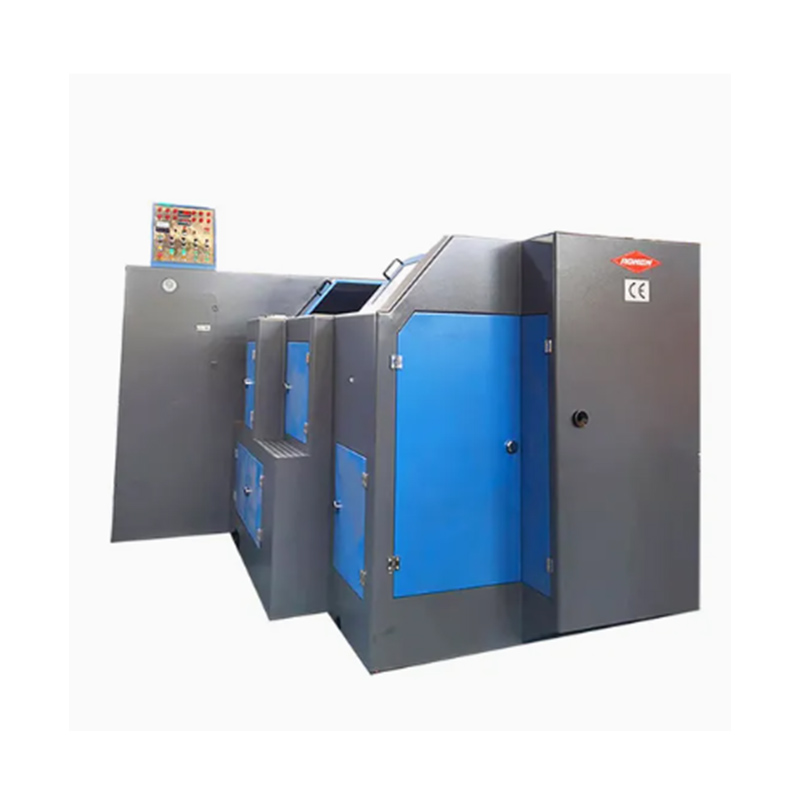

Ronen®3 Die 3 Station Bolt Former ले तीन चरणहरूमा बोल्ट खाली बनाउँछ: पहिलो डाइले तार फैलाउँछ, दोस्रो डाइले टाउकोलाई आकार दिन्छ, र तेस्रो डाइले अतिरिक्त भागहरू काट्छ। एक पटक मोल्ड आयामहरू सेट भएपछि, मेशिन स्वचालित रूपमा सञ्चालन हुनेछ, जुन एक प्रमुख फाइदा हो जसले निर्माताहरूलाई उत्पादन दक्षता बढाउन र लगातार बोल्ट गुणस्तर सुनिश्चित गर्न मद्दत गर्दछ।
3 Die 3 Station Bolt Former ले धातुको तारलाई बोल्ट खाली ठाउँमा चिसो निकाल्नका लागि मोल्डका तीन सेट र लगातार तीनवटा काम गर्ने स्टेशनहरू प्रयोग गर्दछ। गति मध्यम छ, मध्यम आकारको अर्डर भएका कारखानाहरू र गुणस्तरका लागि विशेष आवश्यकताहरू भएका कारखानाहरूका लागि उपयुक्त छ।
3 Die 3 Station Bolt Former एउटा चिसो हेडिङ मेसिन हो जसले तीनवटा फरक प्रक्रियाहरू मार्फत बोल्ट हेडहरू बनाउँछ। काटिएको तार खाली ठाउँहरू क्रमिक रूपमा तीन फरक मोल्डहरू मार्फत पठाइन्छ। प्रत्येक स्टेशनमा, एक विशिष्ट पंचले खालीलाई प्रभाव पार्छ, बिस्तारै हेडिङ र आकार दिन्छ। तीन-चरण प्रक्रियाले पूर्ण संरचना र राम्रो आकारको साथ बोल्ट हेडहरू उत्पादन गर्न सक्छ।
3 डाइ 3 स्टेशन बोल्ट पूर्वको पहिलो स्टेशनमा, काटिएको खाली ठाउँहरू पंचद्वारा थिचिन्छ। यो प्रारम्भिक थिच्नेले खाली ठाउँको एक छेउमा धातु जम्मा गरेर, अपसेट गर्ने प्रक्रिया सुरु गर्छ। यसले आधारभूत गोलाकार पूर्वनिर्मित आकार बनाउँछ, त्यसपछिका स्टेशनहरूमा थप सटीक आकारको लागि तयारी गर्दै। यो चरण धातु को सामान्य प्रवाह को लागी महत्वपूर्ण छ।
बोल्ट पूर्वको तेस्रो र अन्तिम स्टेशन हो जहाँ राम्रो प्रशोधन पंचले धातुलाई पूर्ण रूपमा सटीक मोल्ड गुहा भर्न बाध्य पार्छ। यसले हेक्सागोनल टाउको वा धुने टाउकोको पूर्ण आकार जस्ता पूर्ण आयामहरू र विशिष्ट सुविधाहरू सहितको बोल्ट समाप्त टाउकोमा परिणाम दिन्छ।
| मोडेल | एकाइ | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| फोर्जिङ स्टेशन | NO | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| फोर्जिङ बल | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| अधिकतम कट-अफ dia | mm | Ø8 |
Ø10 |
Ø10 |
Ø १२ |
Ø १२ |
Ø १५ |
Ø १५ |
Ø १५ |
| अधिकतम कट-अफ लम्बाइ | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| आउटपुन दर | pcs/min | 150-240 | 130-200 | 120-190 | 100-160 | ८५-१४० | ९०-१६० | 80-120 | ६०-१०० |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| केओ स्ट्रोक | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| मुख्य राम स्ट्रोक | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| मुख्य मोटर शक्ति | किलोवाट | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| कुल मिलाएर कट अफ मरेका छन् | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| पञ्च डाईको समग्र डिम्स | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| मेन डाइको कुल मिलाएर | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| डाइ पिच | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| लगभग वजन | टन | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| लागू बोल्ट व्यास | mm | ३-६ | ५-८ | ६-१० | ६-१० | ८-१२.७ | ८-१२.७ | ८-१२.७ | ८-१२.७ |
| खाली को खण्ड लम्बाइ | mm | १०-६५ | १०-६५ | १५-९० | १५-११० | २०-१५२ | २०-१०० | २०-१६० | ५०-२२० |
| समग्रमा धमिलो | mm | ५३००*२९००*२३०० | 6000*3100*2500 | ६५००*३१००*२५०० | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
3 Die 3 Station Bolt Former को विशेषता भनेको मोल्डहरू स्वतन्त्र छन् र डिबगिङ प्रक्रिया सरल छ। मोल्ड को तीन सेट अलग स्थापित छन्। यदि तिनीहरू मध्ये कुनै एक थकित हुन्छ, केवल त्यो एक्लै बदल्नुहोस्। प्रत्येक कार्यस्थानमा दबाब व्यक्तिगत रूपमा समायोजित गर्न सकिन्छ। मेसिन बडी भारी छैन, र एक साधारण कार्यशाला को भुइँ एक जग बनाउन आवश्यक छैन।
