4 डाइ 4 स्टेशन बोल्ट पूर्व
  • 4 डाइ 4 स्टेशन बोल्ट पूर्व 4 डाइ 4 स्टेशन बोल्ट पूर्व
  • 4 डाइ 4 स्टेशन बोल्ट पूर्व 4 डाइ 4 स्टेशन बोल्ट पूर्व
  • 4 डाइ 4 स्टेशन बोल्ट पूर्व 4 डाइ 4 स्टेशन बोल्ट पूर्व

4 डाइ 4 स्टेशन बोल्ट पूर्व

आपूर्तिकर्ता Ronen® ले 4 Die 4 Station Bolt Former प्रदान गर्दछ, जसले बोल्ट खाली चार चरणहरूमा बनाउँछ: पहिलो चरण भनेको तार काट्नु हो, दोस्रो चरण खालीलाई तन्काउनु हो, तेस्रो चरण बोल्टको टाउकोलाई आकार दिनु हो, र चौथो चरण अतिरिक्त भागहरू काट्नु हो। कच्चा पदार्थ सार्न आवश्यक छैन।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

4 डाइ 4 स्टेशन बोल्ट पूर्वले बोल्ट खाली ठाउँहरूमा धातुको तारलाई चिसो-डाइ गर्न चार अलग-अलग स्टेशनहरू र सम्बन्धित मोल्डहरू प्रयोग गर्दछ। यसले धातुलाई चार चरणमा पुश गरेर बोल्ट बनाउँछ। धातुको तार एक छेउबाट भित्र पस्छ, काटिन्छ, र त्यसपछि प्रत्येक कार्यस्थान मार्फत जान्छ।

उत्पादन विवरण

पहिलेको बोल्टमा तारको रोल राख्नुहोस् र गठन प्रक्रिया सुरु हुन सक्छ। मेसिनले स्वचालित रूपमा तारको एक भाग काट्छ र यसलाई चार स्टेशनहरूमा फिड गर्दछ। प्रत्येक स्टपमा, एउटा उपकरणले धातुमा थिच्छ, यसको आकार परिवर्तन गर्छ र साधारण तारलाई जटिल बोल्टमा रूपान्तरण गर्छ।

4 डाइ 4 स्टेशन बोल्ट पूर्वले चिसो फोर्जिंग प्रक्रिया प्रयोग गर्दछ, जसले धातुलाई तताउने आवश्यकता बिना आकार दिन अनुमति दिन्छ। धातुको आन्तरिक संरचना संकुचित र पुन: आकारको रूपमा, यसले थप बलियो अन्तिम उत्पादनमा परिणाम दिन्छ। यसरी निर्मित फास्टनरहरू अत्यन्त बलियो र टिकाउ हुन्छन्।

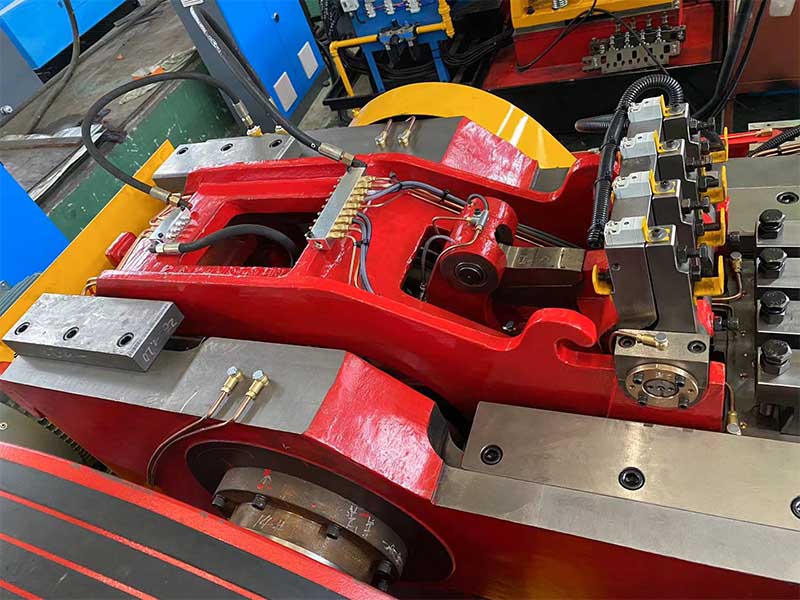

बोल्ट पूर्वको प्रमुख घटक मध्ये एक स्थानान्तरण औंला हो। यो कम्पोनेन्टले अधूरा बोल्टहरू उठाउँछ र तिनीहरूलाई एक स्टेशनबाट अर्कोमा ठ्याक्कै सार्छ। यदि यो संयन्त्र ठीकसँग पङ्क्तिबद्ध छैन भने, बोल्टहरू सही रूपमा गठन हुनेछैनन्। यसको प्रक्रिया प्रवाह प्रगतिशील छ। पहिलो स्टेसनले टाउको बनाउन सुरु गर्न सक्छ, अर्को स्टेशनले टाउकोको गठन पूरा गर्छ, अर्को स्टेशनले टिपलाई प्रशोधन गर्छ, र अन्तिम स्टेशनले थ्रेडहरू प्रशोधन गर्न थाल्छ।

उत्पादन मापदण्डहरू

मोडेल एकाइ RNBP-65S RNBP-85S RNBP-105S RNBP-135L RNBP-135L RNBP-135LL RNBP-165S
फोर्जिङ स्टेशन NO 5 5 5 5 5 5 5
फोर्जिङ बल Kgf 45.000 80.000 90.000 90.000 130.000 135.000 220.000
अधिकतम कट-अफ dia mm Ø8 Ø10
Ø १५
Ø १५
Ø16
Ø16
Ø२३
अधिकतम कट-अफ लम्बाइ mm 105 115 135 185 190 265 190
आउटपुट दर pcs/min 100-160 90-145 ८५-१३० 70-120 ६०-१०० 40-70 ५५-९५
P.K.O स्ट्रोक mm 45 25 35 40 45 60 45
K.O स्ट्रोक mm 90 92 118 160 175 225 178
मुख्य राम स्ट्रोक mm 136 160 190 262 270 380 274
मुख्य मोटर शक्ति किलोवाट 15 22 30 30 37 45 55
समग्रमा धमिलो। काटिएको मरेको mm Ø30x45L Ø50x50L
Ø45x59L
Ø45x59L
Ø63x69L
Ø58x69L
Ø75x100L
समग्रमा धमिलो। मुक्का मर्ने को mm Ø40x90L
Ø45x125L
Ø53x115L
Ø53x115l
Ø60x130L
Ø60x229l
Ø75x185l
समग्रमा धमिलो। मुख्य मृत्यु को mm Ø50x110L
Ø60x130L
Ø75x135L
Ø75x185L
Ø86x190L
Ø86x305L
Ø108x200L
डाइ पिच mm 60 80 90 94 110 110 129
लगभग वजन टन 10 17 20 24 31 38 52
लागू बोल्ट व्यास mm ३-६ ५-८ ६-१० ६-१० ८-१२.७ ८-१२.७ १०-१६
खाली को खण्ड लम्बाइ mm १०-८० १५-९० १५-११० २०-१५२ २०-१६० ४०-२२० २०-१६०
समग्रमा धमिलो mm ५५००*३३००*२४०० 6500*3500*2500 7400*3700*2800 9000*3800*2900 10000*4000*2900 11800*4100*3200 12600*5100*2800

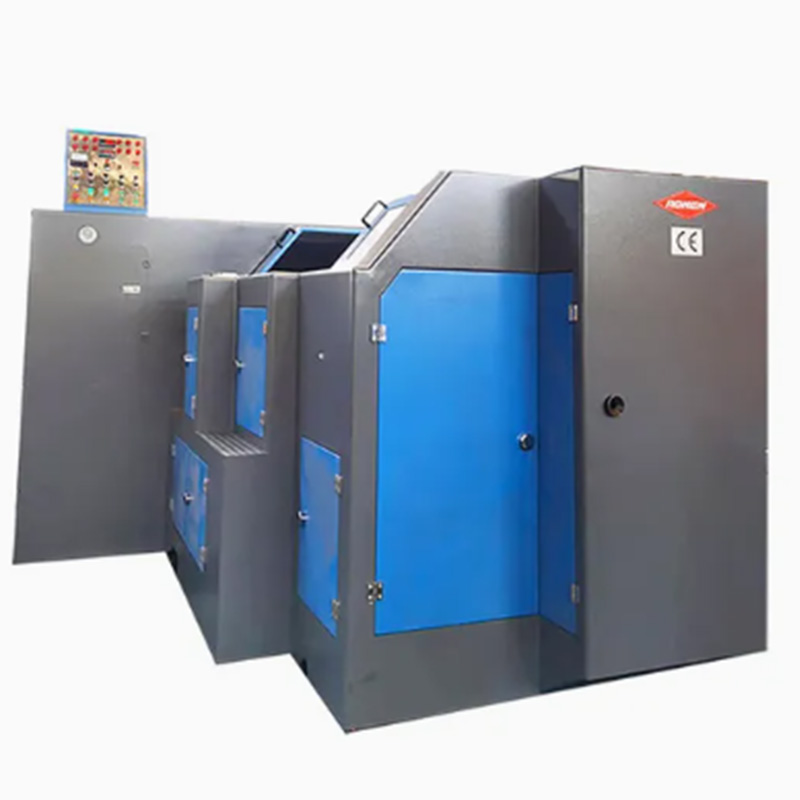

4 Die 4 Station Bolt Former


उत्पादन सुविधाहरू

4 Die 4 Station Bolt Former को विशेषता भनेको वर्कस्टेशनहरू राम्रोसँग समन्वय गरिएको छ, र मोल्ड प्रतिस्थापन द्रुत छ। चार वर्कस्टेशनहरूको चालहरू मेकानिकल लिंकेजद्वारा ठीकसँग समन्वय गरिन्छ। अघिल्लो वर्कस्टेशनले प्रशोधन समाप्त गरेपछि, वर्कपीस स्वचालित रूपमा अर्कोमा जान्छ बिना कुनै गलत संरेखण वा स्टलिङ।



हट ट्यागहरू: बोल्ट बनाउने मेसिन, 4 स्टेशन बोल्ट पूर्व, औद्योगिक बोल्ट निर्माता
